代码流分析 (Code Flow Analysis)

概述

NetCorePal.Extensions.CodeAnalysis 提供了强大的代码流分析功能,通过 CodeFlowAnalysisSourceGenerator 源生成器自动分析您的代码结构,帮助您理解 DDD 架构中各个组件之间的关系和数据流向。

功能特性

🔍 自动代码分析

  • 命令发送者检测:自动识别控制器、端点、事件处理器等发送命令的类型
  • 聚合根识别:检测实现了 IAggregateRoot 接口的聚合根
  • 命令识别:识别实现了 ICommand 接口的命令类型
  • 事件检测:自动发现领域事件和集成事件
  • 处理器分析:识别各种事件处理器和转换器

🔄 关系映射

源生成器会自动建立以下关系:

  1. 方法到命令:发送命令的方法与对应命令的关系
  2. 命令到聚合方法:命令处理器调用聚合方法的关系
  3. 方法到领域事件:聚合方法发出领域事件的关系
  4. 领域事件到集成事件:通过转换器的转换关系
  5. 领域事件到处理器:领域事件与其处理器的关系
  6. 集成事件到处理器:集成事件与其处理器的关系

使用方法

1. 安装包

在所有需要分析的项目中添加以下包引用:

<PackageReference Include="NetCorePal.Extensions.CodeAnalysis" />

注意NetCorePal.Extensions.CodeAnalysis 包已经包含了源生成器,无需单独安装源生成器包。确保在所有需要分析的项目中都添加此包引用。

2. 启用源生成器

源生成器会在编译时自动运行,无需额外配置。编译后会生成 CodeFlowAnalysisResult.g.cs 文件。

3. 访问分析结果

using System.Reflection;
using NetCorePal.Extensions.CodeAnalysis;

// 使用 AnalysisResultAggregator 静态类获取分析结果
// 需要传入包含要分析代码的程序集
var assemblies = new[] { Assembly.GetExecutingAssembly() }; // 或者其他需要分析的程序集
var result = AnalysisResultAggregator.Aggregate(assemblies);

// 访问各种组件信息
var controllers = result.Controllers;
var commands = result.Commands;
var entities = result.Entities;
var domainEvents = result.DomainEvents;
var relationships = result.Relationships;

说明Aggregate 方法需要传入一个或多个程序集作为参数,这些程序集包含了需要分析的代码。您可以传入当前程序集、特定的业务程序集,或者项目中的多个程序集。

支持的代码模式

控制器和端点

// ASP.NET Core 控制器
[ApiController]
public class UserController : ControllerBase
{
    public async Task<IActionResult> CreateUser([FromBody] CreateUserCommand command)
    {
        await _mediator.Send(command);
        return Ok();
    }
}

// FastEndpoints 端点
public class CreateUserEndpoint : Endpoint<CreateUserCommand>
{
    public override async Task HandleAsync(CreateUserCommand command, CancellationToken ct)
    {
        await SendAsync(command, ct);
    }
}

命令和处理器

// 命令
public record CreateUserCommand(string Name, string Email) : ICommand;

// 命令处理器
public class CreateUserCommandHandler : IRequestHandler<CreateUserCommand>
{
    public async Task<Unit> Handle(CreateUserCommand request, CancellationToken cancellationToken)
    {
        var user = new User(request.Name, request.Email);
        // 业务逻辑...
        return Unit.Value;
    }
}

聚合根和领域事件

// 聚合根
public class User : IAggregateRoot
{
    public User(string name, string email)
    {
        Name = name;
        Email = email;
        AddDomainEvent(new UserCreatedDomainEvent(Id, name, email));
    }

    public void UpdateProfile(string name, string email)
    {
        Name = name;
        Email = email;
        AddDomainEvent(new UserUpdatedDomainEvent(Id, name, email));
    }
}

// 领域事件
public record UserCreatedDomainEvent(Guid UserId, string Name, string Email) : IDomainEvent;

事件处理器和转换器

// 领域事件处理器
public class UserCreatedDomainEventHandler : IDomainEventHandler<UserCreatedDomainEvent>
{
    public async Task HandleAsync(UserCreatedDomainEvent domainEvent, CancellationToken cancellationToken)
    {
        // 处理领域事件
        await _mediator.Send(new SendWelcomeEmailCommand(domainEvent.UserId));
    }
}

// 集成事件转换器
public class UserCreatedIntegrationEventConverter : IIntegrationEventConverter<UserCreatedDomainEvent, UserCreatedIntegrationEvent>
{
    public UserCreatedIntegrationEvent Convert(UserCreatedDomainEvent domainEvent)
    {
        return new UserCreatedIntegrationEvent(domainEvent.UserId, domainEvent.Name, domainEvent.Email);
    }
}

// 集成事件处理器
public class UserCreatedIntegrationEventHandler : IIntegrationEventHandler<UserCreatedIntegrationEvent>
{
    public async Task Subscribe(UserCreatedIntegrationEvent integrationEvent, CancellationToken cancellationToken)
    {
        // 处理集成事件
        await _mediator.Send(new SyncUserToExternalSystemCommand(integrationEvent.UserId));
    }
}

生成的分析结果

数据结构

public class CodeFlowAnalysisResult
{
    public List<ControllerInfo> Controllers { get; set; } = new();
    public List<CommandInfo> Commands { get; set; } = new();
    public List<EntityInfo> Entities { get; set; } = new();
    public List<DomainEventInfo> DomainEvents { get; set; } = new();
    public List<IntegrationEventInfo> IntegrationEvents { get; set; } = new();
    public List<DomainEventHandlerInfo> DomainEventHandlers { get; set; } = new();
    public List<IntegrationEventHandlerInfo> IntegrationEventHandlers { get; set; } = new();
    public List<IntegrationEventConverterInfo> IntegrationEventConverters { get; set; } = new();
    public List<RelationshipInfo> Relationships { get; set; } = new();
}

关系类型

  • MethodToCommand:方法到命令的关系
  • CommandToAggregateMethod:命令到聚合方法的关系
  • MethodToDomainEvent:方法到领域事件的关系
  • DomainEventToIntegrationEvent:领域事件到集成事件的关系
  • DomainEventToHandler:领域事件到处理器的关系
  • IntegrationEventToHandler:集成事件到处理器的关系

可视化图表生成

框架提供了强大的 MermaidVisualizer 静态类,可以将分析结果转换为各种类型的 Mermaid 图表,帮助您直观地理解系统架构和数据流。

支持的图表类型

1. 完整架构流程图

生成包含所有组件和关系的完整架构图:

// 获取要分析的程序集
var assemblies = new[] { Assembly.GetExecutingAssembly() }; // 或者其他需要分析的程序集
var analysisResult = AnalysisResultAggregator.Aggregate(assemblies);

// 生成完整的架构流程图
var architectureChart = MermaidVisualizer.GenerateArchitectureFlowChart(analysisResult);

2. 命令流程图

专注于命令执行流程的流程图:

// 生成命令流程图
var commandChart = MermaidVisualizer.GenerateCommandFlowChart(analysisResult);

3. 事件流程图

专注于事件驱动流程的流程图:

// 生成事件流程图
var eventChart = MermaidVisualizer.GenerateEventFlowChart(analysisResult);

4. 类图

展示类型间关系的类图:

// 生成类图
var classDiagram = MermaidVisualizer.GenerateClassDiagram(analysisResult);

5. 命令链路图

以命令为中心的详细执行链路图:

// 生成命令链路图集合
var commandChains = MermaidVisualizer.GenerateCommandChainFlowCharts(analysisResult);
foreach (var (chainName, diagram) in commandChains)
{
    Console.WriteLine($"链路: {chainName}");
    Console.WriteLine(diagram);
}

6. 多链路综合图

在一张图中展示多个命令执行链路:

// 生成多链路综合图
var multiChainChart = MermaidVisualizer.GenerateMultiChainFlowChart(analysisResult);

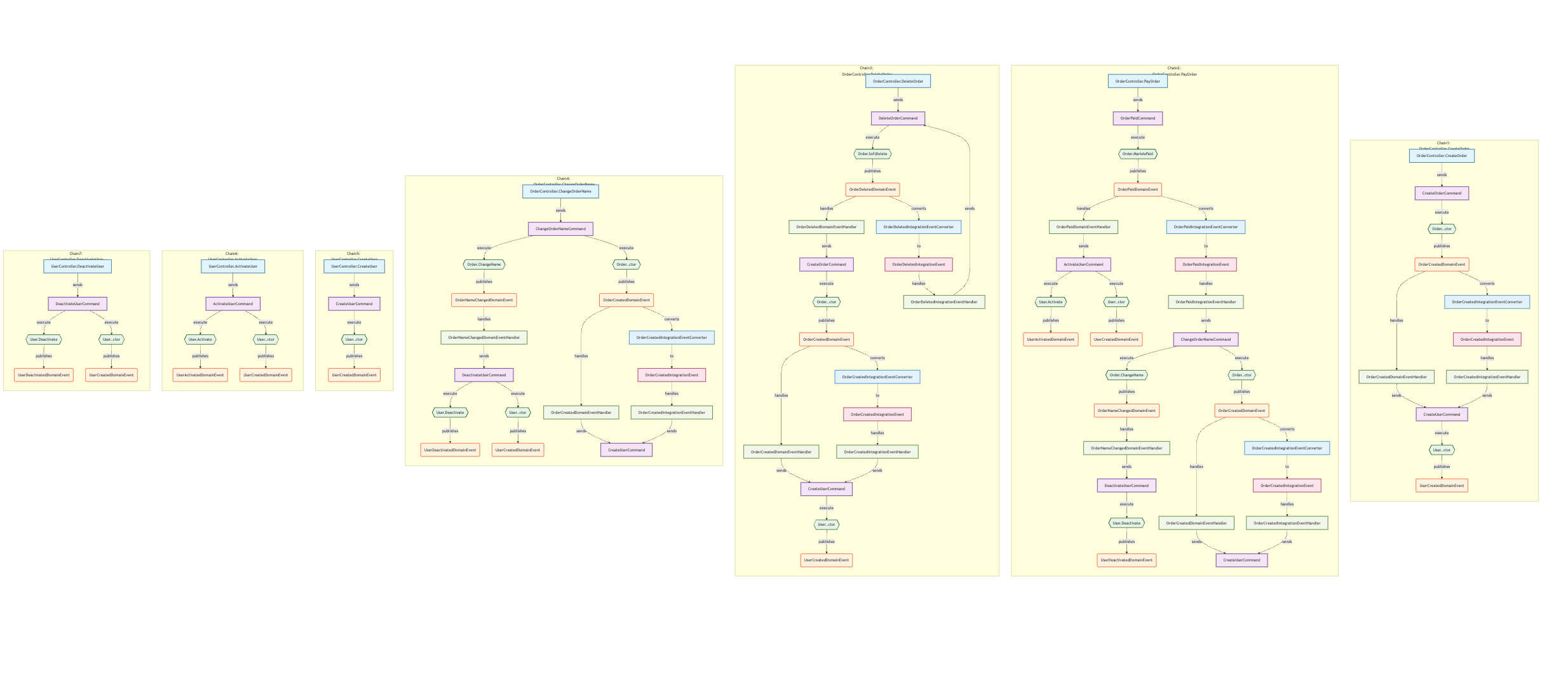

效果展示:

多链路综合图示例

7. 独立链路图集合

生成每个链路的独立图表:

// 生成所有独立链路图
var allChainCharts = MermaidVisualizer.GenerateAllChainFlowCharts(analysisResult);

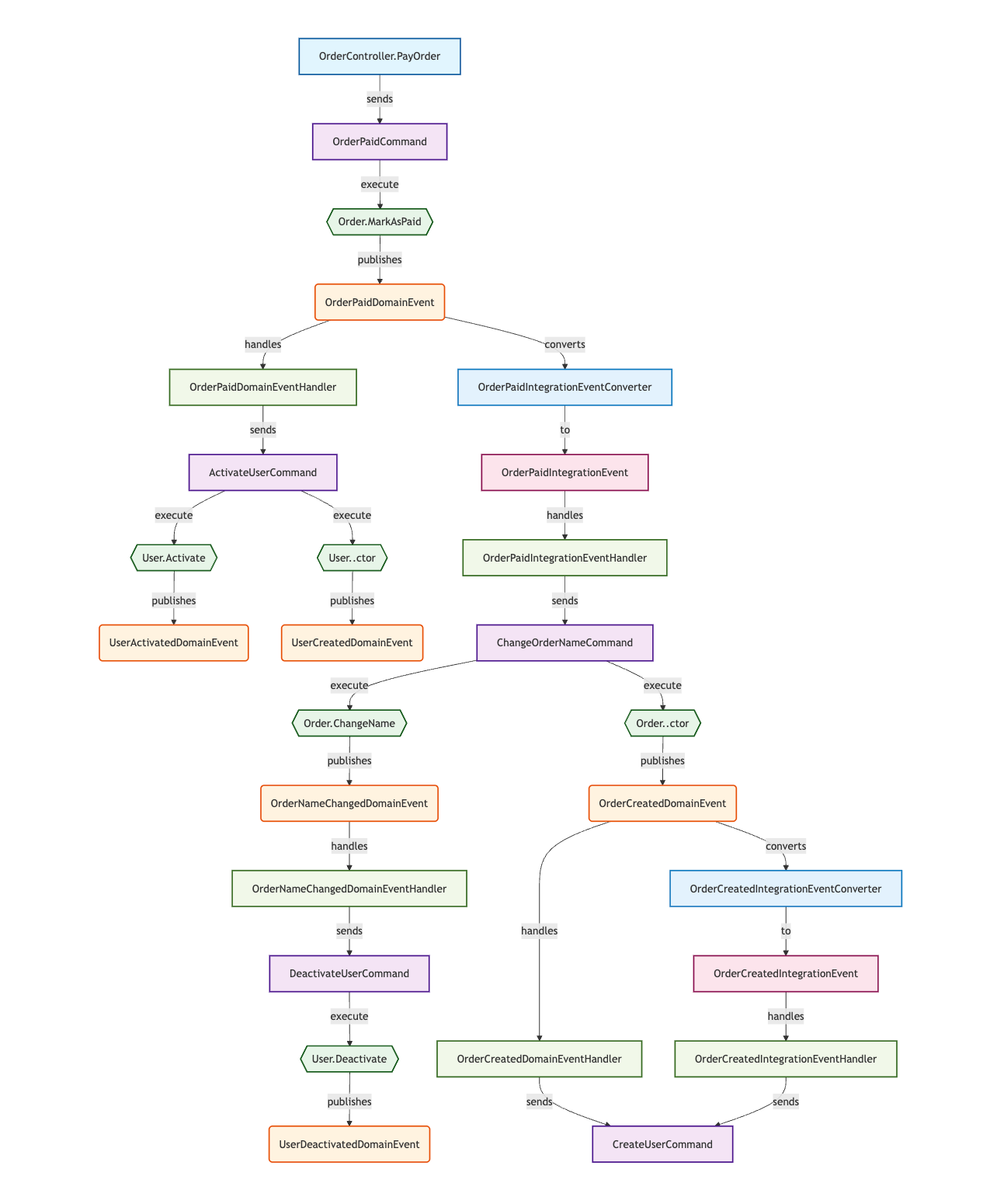

效果展示:

独立链路图集合示例

图表特性

  • 自动节点分类:不同类型的节点使用不同的形状和颜色
  • 控制器:矩形,蓝色
  • 命令:矩形,紫色
  • 聚合根:菱形,绿色
  • 领域事件:圆形,橙色
  • 集成事件:矩形,粉色
  • 事件处理器:矩形,浅绿色
  • 转换器:梯形,蓝色

  • 智能关系标注:不同类型的关系使用不同的箭头和标签

  • 实线箭头:直接调用关系
  • 虚线箭头:事件处理关系
  • 粗实线箭头:重要业务流程

  • 链路追踪:能够完整追踪从用户请求到业务执行的完整链路

交互式 HTML 可视化

框架提供了 GenerateVisualizationHtml 方法,可以生成一个完整的交互式 HTML 可视化页面,内置图表预览和导航功能。

HTML 可视化特性

  • 交互式导航:左侧边栏提供树形导航,支持不同图表类型切换
  • 实时渲染:内置 Mermaid.js 支持即时图表可视化
  • 响应式设计:适配不同屏幕尺寸和设备
  • 专业样式:清爽现代的界面,深色侧边栏搭配浅色内容区域
  • 多语言支持:支持中英文界面
  • 一键在线编辑:内置"View in Mermaid Live"按钮,支持一键跳转到 Mermaid Live Editor 进行在线编辑和分享

生成 HTML 可视化

using System.Reflection;
using NetCorePal.Extensions.CodeAnalysis;

public class HtmlVisualizationGenerator
{
    public void GenerateVisualizationPage()
    {
        // 获取要分析的程序集
        var assemblies = new[] { Assembly.GetExecutingAssembly() };
        var analysisResult = AnalysisResultAggregator.Aggregate(assemblies);

        // 生成完整的交互式 HTML 页面
        var htmlContent = MermaidVisualizer.GenerateVisualizationHtml(analysisResult);

        // 保存到文件
        File.WriteAllText("visualization.html", htmlContent);

        // 在浏览器中打开
        Process.Start(new ProcessStartInfo("visualization.html") { UseShellExecute = true });
    }
}

HTML 页面结构

生成的 HTML 页面包含:

  1. 侧边栏导航
  2. 整体架构部分(完整架构流程图、类图)
  3. 专项流程部分(命令流程图、事件流程图)
  4. 命令链路部分(各个命令执行链路)
  5. 链路流程图(多链路综合视图)
  6. 单独链路流程图(每个链路的独立图表)

  7. 主内容区域

  8. 动态图表标题和描述
  9. 交互式 Mermaid 图表渲染
  10. "View in Mermaid Live"按钮:每个图表右上角都有此按钮,点击可一键跳转到 Mermaid Live Editor
  11. 响应式布局,包含加载状态和错误处理

  12. 交互功能

  13. 点击导航项切换不同图表
  14. 当前选中项的高亮状态
  15. 可展开/折叠的链路部分
  16. 显示链路数量的计数器徽章

示例 HTML 模板

您可以查看示例 HTML 可视化页面:MermaidDiagram.html

注意:该 HTML 文件包含交互式可视化功能,建议直接在浏览器中打开以获得最佳体验。文件包含了独立运行所需的所有 JavaScript 和 CSS 依赖。

自定义选项

生成的 HTML 包含:

  • 现代 CSS 样式:清爽专业的外观,包含悬停效果
  • Mermaid 配置:优化的主题和布局设置
  • 错误处理:优雅的渲染错误处理
  • 加载状态:用户友好的加载指示器
// 自定义可视化的示例
var analysisResult = AnalysisResultAggregator.Aggregate(assemblies);
var htmlContent = MermaidVisualizer.GenerateVisualizationHtml(analysisResult);

// 生成的 HTML 包含所有图表类型和交互功能
// 无需额外配置 - 只需保存并在浏览器中打开
File.WriteAllText("my-architecture-visualization.html", htmlContent);

浏览器兼容性

生成的 HTML 支持所有现代浏览器:

  • Chrome/Edge 88+
  • Firefox 85+
  • Safari 14+
  • 支持 JavaScript 的移动浏览器

在线图表预览功能

生成的 Mermaid 图表可以使用 Mermaid Live Editor 进行在线预览和编辑:

  1. 访问 Mermaid Live Editor:打开 https://mermaid.live/edit
  2. 粘贴图表代码:将生成的 Mermaid 代码粘贴到编辑器中
  3. 实时预览:右侧会实时显示图表的渲染效果
  4. 导出图片:可以将图表导出为 PNG、SVG 等格式
  5. 分享链接:可以生成分享链接,方便团队协作

使用步骤:

// 1. 生成 Mermaid 图表代码
var analysisResult = AnalysisResultAggregator.Aggregate(assemblies);
var mermaidCode = MermaidVisualizer.GenerateArchitectureFlowChart(analysisResult);

// 2. 打印或保存到文件
Console.WriteLine(mermaidCode);
File.WriteAllText("architecture.mmd", mermaidCode);

// 3. 复制代码到 https://mermaid.live/edit 进行预览

提示:上方展示的效果图正是通过 Mermaid Live Editor 生成的。您可以将框架生成的任何 Mermaid 代码粘贴到该工具中进行可视化预览。

一键在线编辑功能

为了进一步提升用户体验,生成的 HTML 可视化页面内置了**"View in Mermaid Live"按钮**,让您无需手动复制粘贴,一键跳转到 Mermaid Live Editor。

按钮特性

  • 智能压缩:自动使用 pako 压缩算法优化 URL 长度,支持更大的图表
  • 自动回退:如果 pako 压缩不可用,自动回退到 base64 编码
  • 即时跳转:点击按钮立即在新标签页中打开 Mermaid Live Editor
  • 完整图表:确保当前显示的图表完整传递到在线编辑器
  • 错误处理:优雅处理网络错误和浏览器兼容性问题

使用方式

  1. 生成 HTML 可视化页面
var analysisResult = AnalysisResultAggregator.Aggregate(assemblies);
var htmlContent = MermaidVisualizer.GenerateVisualizationHtml(analysisResult);
File.WriteAllText("visualization.html", htmlContent);
  1. 在浏览器中打开页面:浏览器中访问生成的 HTML 文件

  2. 选择要编辑的图表:通过左侧导航选择任意图表类型

  3. 点击"View in Mermaid Live"按钮

  4. 按钮位于图表右上角
  5. 仅在有图表内容时显示
  6. 点击后自动在新标签页打开 Mermaid Live Editor
  7. 当前图表内容自动加载到编辑器中

支持的操作

在 Mermaid Live Editor 中,您可以:

  • 实时编辑:修改图表定义,实时预览效果
  • 导出图像:保存为 PNG、SVG、PDF 等格式
  • 生成链接:创建分享链接,便于团队协作
  • 复制代码:复制修改后的 Mermaid 代码
  • 切换主题:选择不同的视觉主题

技术实现

  • URL 编码优化:优先使用 pako 压缩减少 URL 长度
  • 浏览器兼容性:支持所有现代浏览器
  • 安全考虑:通过 URL 参数传递,无需额外权限
  • 用户体验:按钮样式与整体界面保持一致

注意:此功能需要网络连接访问 Mermaid Live Editor。生成的图表数据通过 URL 参数传递,不涉及服务器存储。

ASP.NET Core 中间件集成

框架提供了 ASP.NET Core 中间件集成功能,可以在您的 Web 应用程序中内置代码分析图查看器,提供便捷的在线浏览体验。

中间件特性

  • 零配置启用:一行代码即可在您的应用中启用代码分析图查看器
  • 实时分析:自动分析当前应用程序集,无需预生成
  • 开发环境专用:仅在开发环境中启用,生产环境自动禁用
  • 统一入口:通过 Web 端点访问,与应用程序集成
  • 响应式界面:现代化的 Web 界面,支持移动设备访问

快速开始

第一步:安装包

确保您的 ASP.NET Core 项目已经安装了代码分析包:

<PackageReference Include="NetCorePal.Extensions.CodeAnalysis" />

第二步:注册可视化端点

Program.cs 中添加代码分析可视化端点:

var builder = WebApplication.CreateBuilder(args);

// ...其他服务注册...

var app = builder.Build();

// 仅在开发环境中注册代码分析可视化端点
if (app.Environment.IsDevelopment())
{
    app.MapGet("/diagnostics/code-analysis", () =>
    {
        // 从当前应用程序域聚合分析结果
        var analysisResult = AnalysisResultAggregator.Aggregate(AppDomain.CurrentDomain.GetAssemblies());

        // 生成完整的HTML可视化页面
        var htmlContent = MermaidVisualizer.GenerateVisualizationHtml(
            analysisResult,
            "应用程序架构可视化");

        return Results.Content(htmlContent, "text/html");
    });
}

// ...其他中间件配置...

app.Run();

第三步:访问分析图

启动应用程序后,访问以下 URL:

https://localhost:5001/diagnostics/code-analysis

更多示例

更多使用示例请参考项目的测试代码和示例项目。
